一、概況

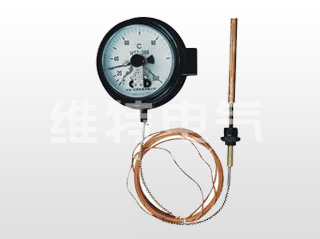

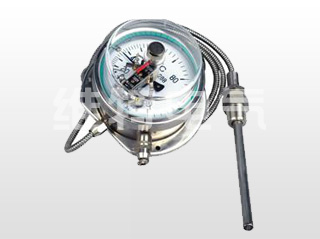

WTZ-288型 系列電接點溫度計適用于16米距離內，測量范圍(-20~+120)℃，無腐蝕場合的溫度測量和控制。
WTZ-288型 系列電接點溫度計采用壓力式溫度計原理制成，具有結構簡單、使用方便和價格低廉等特點。

二、主要技術指標  WTZ-288、WTQ-288 電接點壓力式溫度計
1.  溫度標度和測量范圍（℃）：
標度范圍  -20～+60  0～100  20～120
測量范圍   20～60  40～100  60～120
2. 指示精確度：1.5（測量范圍部分的要求）
3. 尾長(m)：3，5，10，16（也可按照用戶要求定制。如不指明長度，
按5m供貨）
4. 電接點性能：
（1）接點型式：上，下限；（2）接點容量10VA（無感負載）

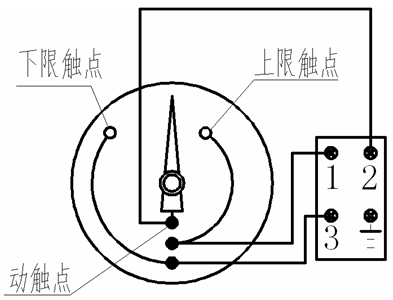

（2）接線圖：如圖二所示；（4）控制狀態說明：如表一所示

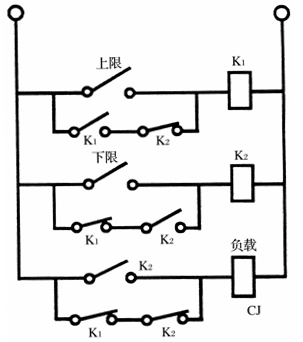

三、外接線路參考
WTZ（Q）-288型系列電接點溫度計上下限電裝置的接點容量為10VA無感，所以每一個用戶都要解決接點功率放大問題。為了方便用戶，我們將具有抗振和滅弧效果的功放線路推薦如下：

線路提示：
該功放線路中的下限接點只要接觸一次，線圈回路便進入自鎖狀態。也只有當上限接點動作一次，下限回路才退出自鎖，從而實現保護電觸頭的要求。
